FAAC A1400 Air RD

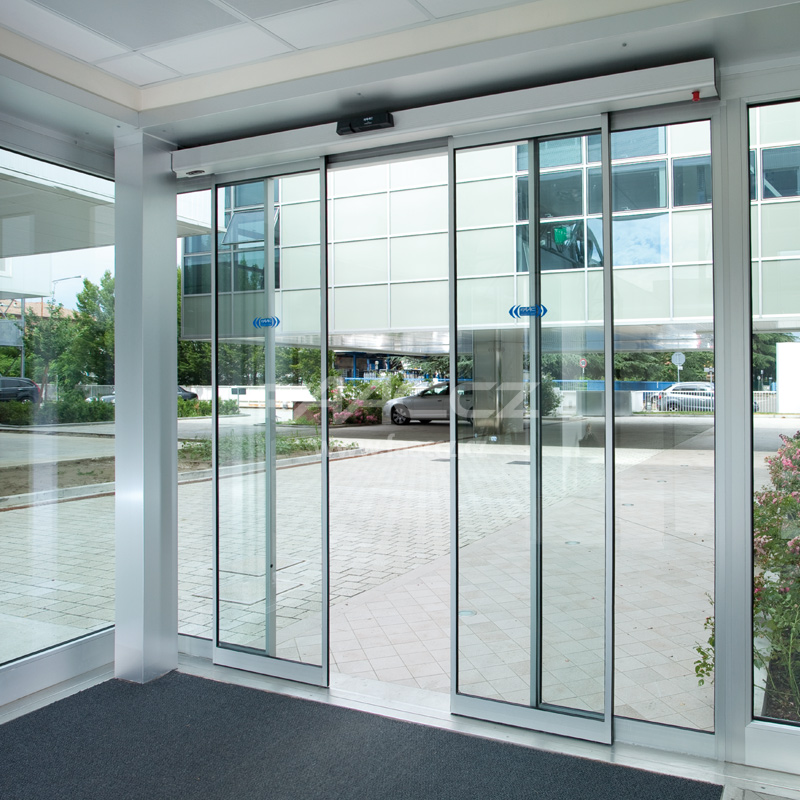

Automatický pohon FAAC A1400 Air RD posuvných dveří pro únikové cesty v jednokřídlém nebo dvoukřídlém provedení s velikostí průchodu 800 až 4000 mm vyhovuje normě EN16005 a splňuje všechna bezpečnostní kritéria uvedená v normě EN13489-1 Pl.D. Díky systému Energy Saving detekuje směr průchodu (také bočně) a optimalizuje dobu otevření, čímž zabraňuje rozptýlení vzduchu.

Mikroprocesorová řídící jednotka FAAC E1400 RD s redundantním bezpečnostním řízením, zabudovaným blokem motoru, řídícími deskami baterií a fotobuněk a 230V spínaným zdrojem samostatně řídí nouzové baterie, které se aktivují pouze tehdy, je-li řídící jednotka bez napětí, a to otevřením dveří (dle normy EN16005). Specifické, barevné a odnímatelné svorkovnice. Programování prostřednictvím klávesnice FAAC SDK EVO. Automatické úpravy: definice otevřené a zavřené pozice, výběr optimální rychlosti, zrychlení a zpomalení, monitorování snímačů v souladu s EN16005, bezpečnostní zařízení proti přivření v souladu s EN16005 a možnost nastavení rychlosti a set-up přímo na desce (bez pomoci externích programátorů). Dále nabízí možnost funkce reset, 2 konfigurovatelné výstupy, 4 konfigurovatelné vstupy, 2 konfigurovatelné nouzové vstupy, 4 programovatelné monitorované vstupy bezpečnostních čidel (EN16005), 2 proudové nebo frekvenční programovatelné monitorované vstupy bezpečnostních čidel (EN16005), funkci blokování, gongu, stropního světla a okamžitého zavření. LCD displej pro zobrazení stavu dveří, diagnostik poruch a programování s 3 tlačítky pro základní programování počtu křídel, pauzy, noční pauzy, rychlosti otevření a zavření, úspory energie, otevírací a zavírací síly, doba přítlaku, programování vnitřních a vnějších senzorů a nouzové konfigurace. Tři tlačítka pro pokročilé programování řízení monitorovaných senzorů, konfigurace vstupu, funkce pro lékárny, blokace motoru, monitoringu zámku motoru, zpoždění deaktivace vnitřního senzoru v nočním režimu a konfigurace výstupu. Aktualizace firmwaru a stahování / nahrávání některých informací (konfigurace, časovače, soubory protokolu) prostřednictvím USB portu.

Nosný profil v eloxované úpravě, s drážkou pro nastavení výšky a šířky o rozměru 170 × 166 mm (v × š). Kluzná dráha je integrovaná do profilu.

Čelní kryt je dostupný v přírodním hliníku nebo v eloxované úpravě o výšce 100 nebo 140 mm a ve tvaru “L”. Bezpečnostní padák, který spojuje kryt s nosným profilem tak, aby nedošlo k jeho pádu. Vykrojení krytu pro přizpůsobení křídel různé síly (max. 60 mm). Integrovaný anti-vibrační plastový profil v místě kontaktu nosného profilu a krytu. Umožňuje uzamčení v otevřené pozici při údržbě.

Pohonná jednotka FAAC A1400 Air RD obsahuje hlavní převodový motor napájený 36 Vdc s optickým enkodérem, podpůrný převodový motor napájený 36 Vdc s kladkou pro napínání řemenu, mikroprocesorovou řídící jednotku E1400 RD s redundantním řízením bezpečnosti, elektrovodivý převodový řemen 12 mm, 2 vozíky (verze s jedním pohyblivým křídlem) nebo 4 vozíky (verze se dvěma pohyblivými křídly). Spínaný napájecí zdroj pro nízkou spotřebu (GreenTech).

Pohonná jednotka FAAC A1400 Air RD T obsahuje hlavní převodový motor napájený 36 Vdc s optickým enkodérem, podpůrný převodový motor napájený 36 Vdc s nastavením, mikroprocesorovou řídící jednotku E1400 RD s redundantním řízením bezpečnosti, elektrovodivý převodový řemen 12 mm, napínací kladku s ocelovým šroubem pro AIR RD T, 4 vozíky (verze AIR RD T 2) nebo 8 vozíků (verze AIR RD T 4) a spínaný napájecí zdroj pro nízkou spotřebu (GreenTech).

Pojezdové vozíky zhotovené z pozinkované ocelová konstrukce, vybavené dvěmi syntetickými posuvnými kolečky s vyztuženými ložisky a nylonovým kolečkem s ložisky pro ochranu před vysazením křídla. Nastavení výšky vozíku ± 7,5 mm, boční nastavení ± 10 mm. Profil spojující křídla v eloxované úpravě. Kartáč pro čištění dráhy kolejnice.

Katalogový list Leták

Technickou specifikaci pohonu naleznete v katalogovém listu.
